重慶堆焊耐磨復(fù)合板具有良好的耐磨性

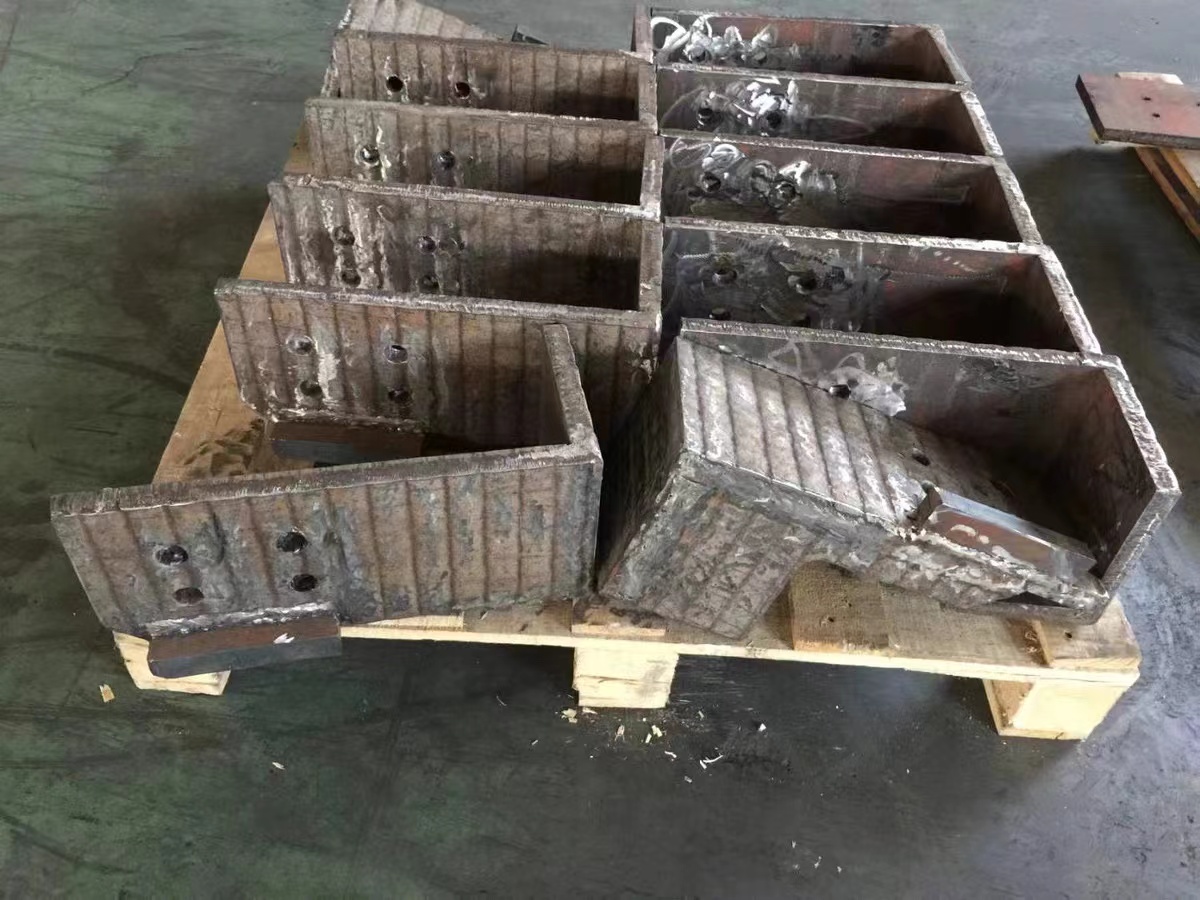

耐磨復(fù)合鋼板是采用目前較佳的堆焊工藝，此工藝對基材的各種性能影響極小，而耐磨性能夠大限度發(fā)揮作用。復(fù)合耐磨鋼板是在普通鋼板（Q235(A3)或耐熱鋼板（15CrMo、12Cr!MoV等）、不銹鋼板整幅鋼板上形成以體積分?jǐn)?shù)達(dá)到50%以上Cr7C3碳化物為主耐磨層。它具有高耐磨性、耐沖擊、可變形和可焊接等性能，可像鋼板一樣直接進(jìn)行卷曲變形、切割和打孔等加工環(huán)節(jié)，加工成工程部件以滿足磨損工礦投入使用。與眾多耐磨材料相比，耐磨復(fù)合鋼板有其不可替代的顯著特點(diǎn)。




堆焊耐磨復(fù)合鋼板性能：

與眾多耐磨材料相比，耐磨復(fù)合鋼板有其不可替代的顯著特點(diǎn)：
1、高耐磨性
　　合金層的化學(xué)成分中碳含量達(dá)4～5%，鉻含量高達(dá)25～30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到50%以上，宏觀硬度為HRC56～62，碳化鉻的硬度為HV1400～1800，高于沙石中石英的硬度HV800～1200。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。與幾種典型的材料耐磨性對比如下：
（1）與低碳鋼；20～25：1
（2）與高錳鋼；5～10：1
（3）與工具鋼；5～10：1
（4）與鑄態(tài)高鉻鑄鐵；1.5～2.5：1
2、良好的耐沖擊性
　　耐磨復(fù)合鋼板的底層為低碳鋼或低合金。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性?？梢猿惺芪锪陷斔拖到y(tǒng)中承受高落差料斗等沖擊和磨損。

本文地址：http://lqstore.cn/gongsixinwen/420.html  重慶堆焊耐磨復(fù)合板具有良好的耐磨性
