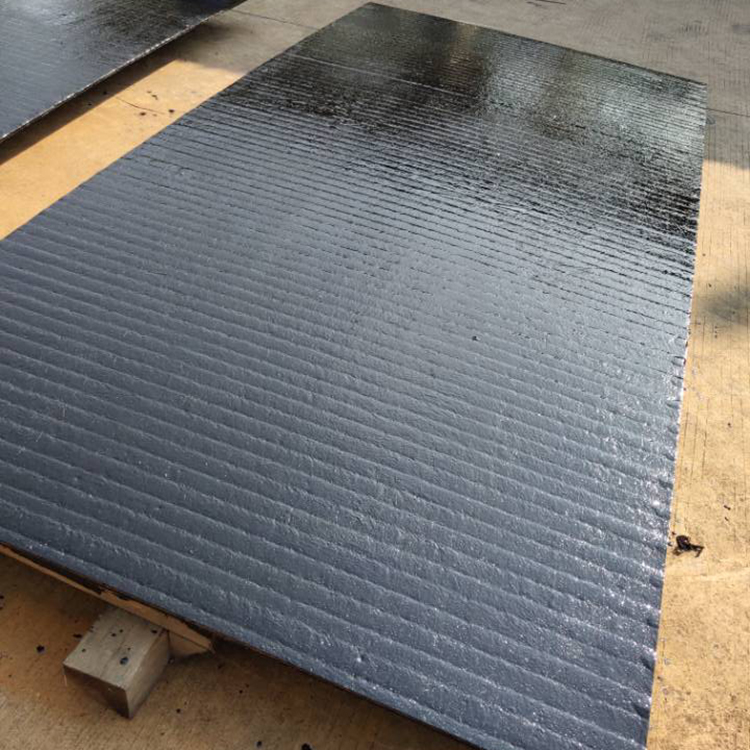

耐磨鋼板具有高耐磨性、耐沖擊、可變形和可焊接等性能，可像鋼板一樣直接進(jìn)行卷曲變形、切割和打孔等加工環(huán)節(jié)，加工成工程部件以滿足磨損工礦投入使用。
密度≥3.6 g/cm3
洛氏硬度≥85 HRC
壓強(qiáng)度≥850 Mpa
斷裂韌性KΙC≥4.8MPa·m1/2
抗彎強(qiáng)度≥290MPa
導(dǎo)熱系數(shù)20W/m.K
熱膨脹系數(shù)：7.2×10-6m/m.K
與眾多耐磨材料相比，耐磨復(fù)合鋼板有其不可替代的顯著特點(diǎn)：
1、高耐磨性
合金層的化學(xué)成分中碳含量達(dá)4~6%，鉻含量高達(dá)25~30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到45%以上，宏觀硬度為HRC56~62，碳化鉻的硬度為HV1400~1800，高于沙石中石英的硬度HV800~1200。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。 與幾種典型的材料耐磨性對比如下：
（1）與低碳鋼；20~25：
（2）與高錳鋼；5~10：
（3）與工具鋼；5~10：
（4）與鑄態(tài)高鉻鑄鐵；1.5~2.5：
2、良好的耐沖擊性
耐磨復(fù)合鋼板的底層為低碳鋼或低合金。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性?？梢猿惺芪锪陷斔拖到y(tǒng)中承受高落差料斗等沖擊和磨損。
3、較好的耐熱性
耐磨層推薦使用在≤600℃工況下使用，若在合金層中加入釩，鉬等合金，可以承受≤800℃的高溫磨損。 推薦使用溫度如下： 普通碳鋼基板推薦不高于380℃工況使用； 低合金耐熱鋼板(15CrMo，12Cr1MoV等)基板推薦不高于540℃工況使用； 耐熱不銹鋼基板推薦在不高于800 ℃工況使用。
4、好的耐腐蝕性耐磨復(fù)合鋼板的合金層中含有高百分比的金屬鉻，故具有一定防銹和耐腐蝕能力。用于落煤筒和漏斗等場合可以做到防止粘煤。
5、適用性強(qiáng)
耐磨復(fù)合鋼板規(guī)格全，品種多，已成商品系列化。耐磨合金層的厚度在3~20mm。復(fù)合鋼板的厚度最薄為6mm，厚度不限。目前，標(biāo)準(zhǔn)耐磨復(fù)合鋼板可提供1200或1450×2000mm，也可根據(jù)用戶需求，按圖紙尺寸定做加工。耐磨復(fù)合鋼板現(xiàn)分為普通型、耐沖擊型和高溫型三種，定購高溫耐磨和耐沖擊型復(fù)合鋼板要說明。
6、方便的加工性
能耐磨復(fù)合鋼板可以切割，調(diào)平，打孔，彎曲和卷曲，它可以制成平板，弧板，錐板，圓筒。切割好的復(fù)合板可以拼焊成各種工程結(jié)構(gòu)件或零部件。復(fù)合板還可加熱用摸具壓制成復(fù)雜形狀。耐磨復(fù)合鋼板可以用螺栓或焊接固定在設(shè)備上，更換維修方便。
本文地址：http://lqstore.cn/gongsixinwen/435.html 重慶堆焊耐磨復(fù)合板有其不可替代的顯著特點(diǎn)
